Общая информация

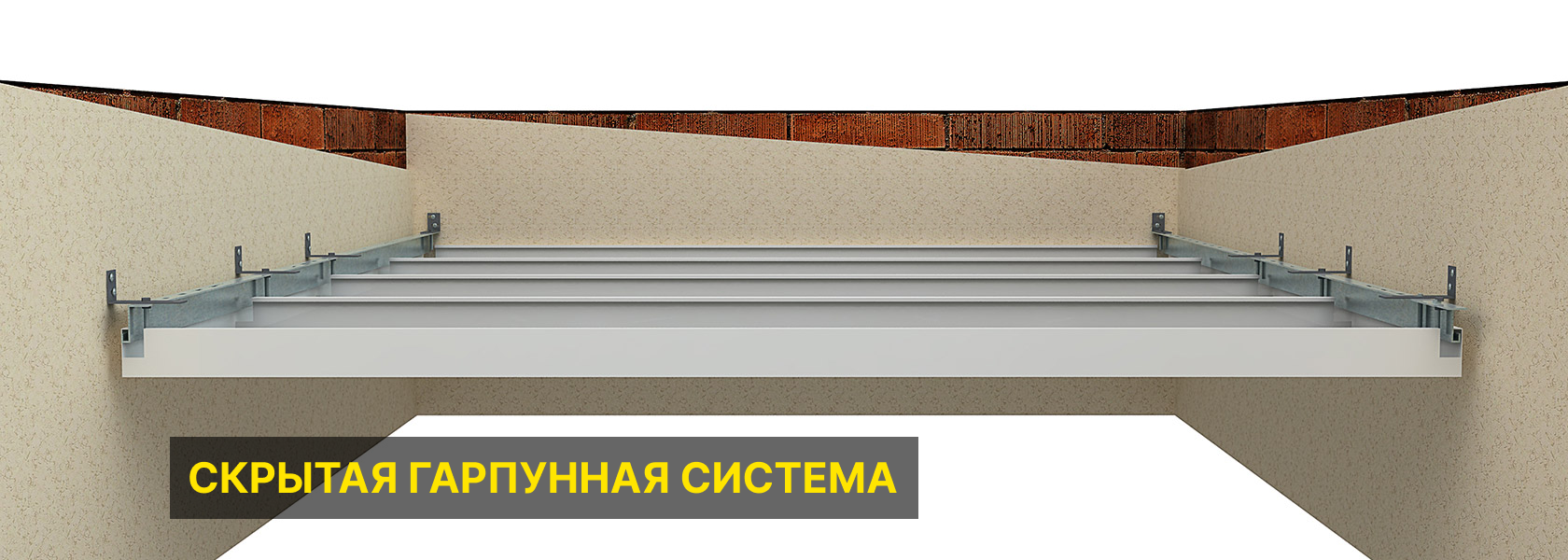

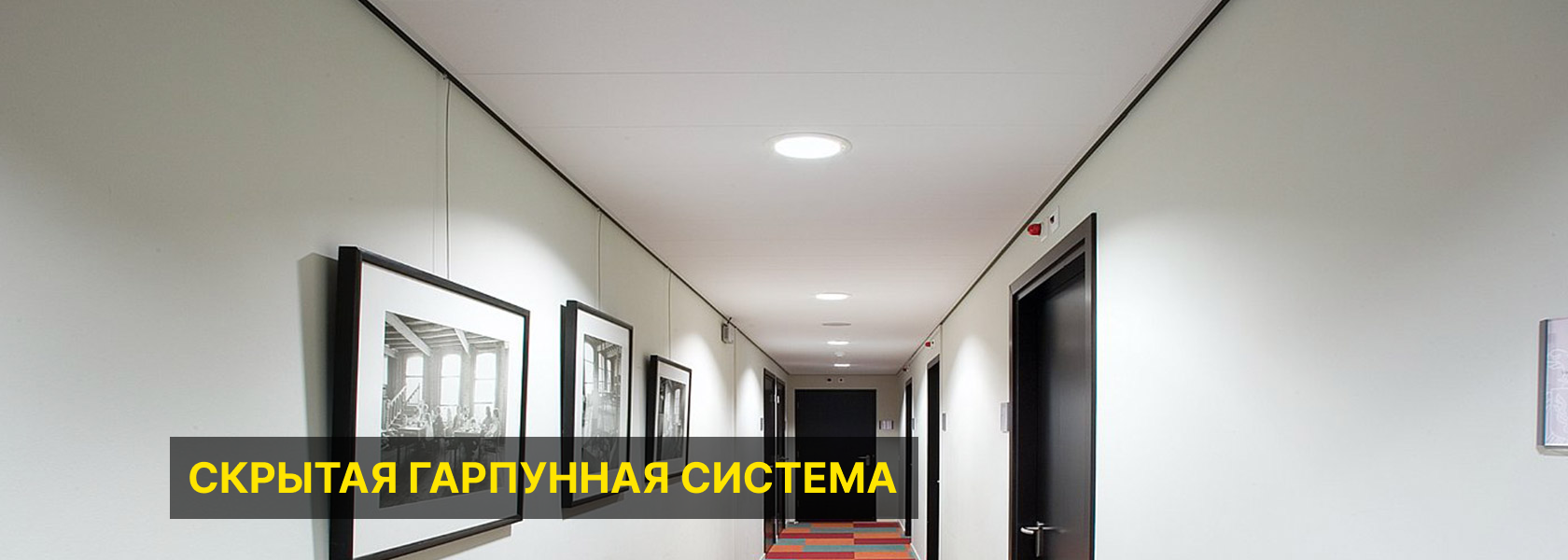

Система коридора с крюком создается в пользу некоторых пространств для легкого и частого доступа к потолочному пространству, где точки обслуживания собираются по длине коридора. Профили закреплены на каждой стороне стен коридоров, панели подвешены в продольном направлении. Легкий доступ к потолочному пространству и непрерывная форма делает эту систему идеальной для коридоров.
Материал панели
Размер панели
0.5 ~ 1.0 мм. алюминий или оцинкованная сталь
ширина 300 – 600 мм
длина 300 – 2400 мм
Система крепления
Перфорация
Скрытая с крюком
Полная, 50 мм – 100 мм, частичная или без перфорации
Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm.
Акустика
Сертификат
Дополнительная проклейка Soundtex, Royalin, Lantor iакустическими и огнеупорными флисами
Г1

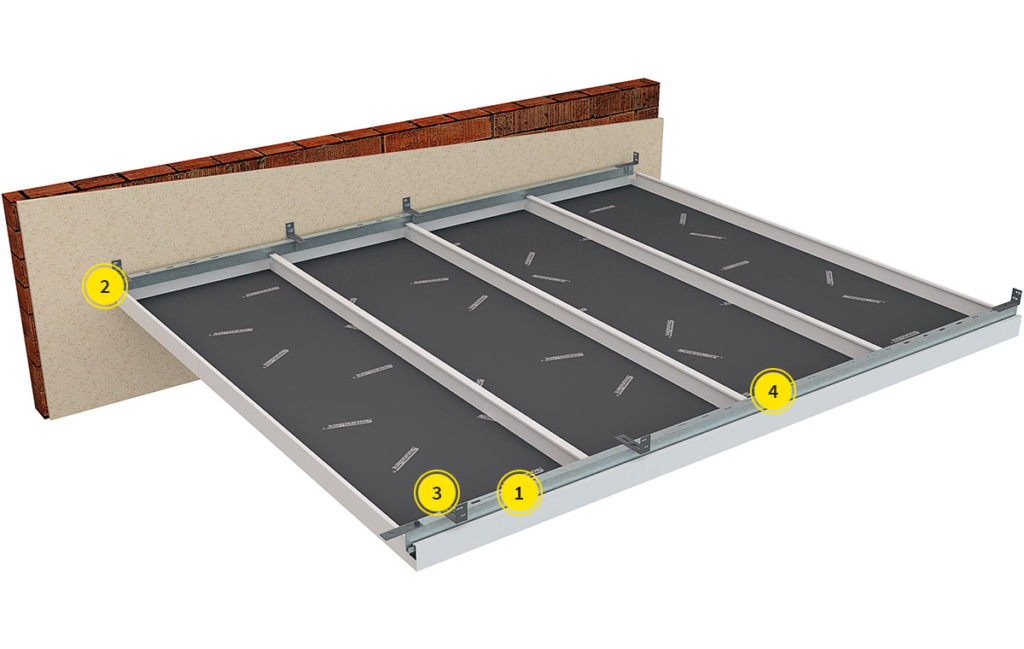

Подробно
| No | Наименование | 300×1200 мм | 300×1800 мм | 300×2400 мм | |
| 1 | Hook-on Z профиль | 1,67 | 1,10 | 0,83 | |
| 2 | Hook-on крепление Z профиля | 0,50 | 0,33 | 0,25 | |
| 3 | Hook-on пристенный L кронштейн | 2,00 | 1,40 | 1,00 | |
| 4 | Винт + гайка | 2,00 | 1,40 | 1,00 |
цвета
(Коды RAL)
RAL 9016
RAL 9010
RAL 9006
RAL 9003
CAD&PDF
| Имя файла | DWG | |
| Hook-on Koridor Sistem Plan Kesit Çizimleri – DWG |  | |
| Hook-on Koridor Sistem Sistem Elemanları Perforasyon Seçenekleri – DWG | |

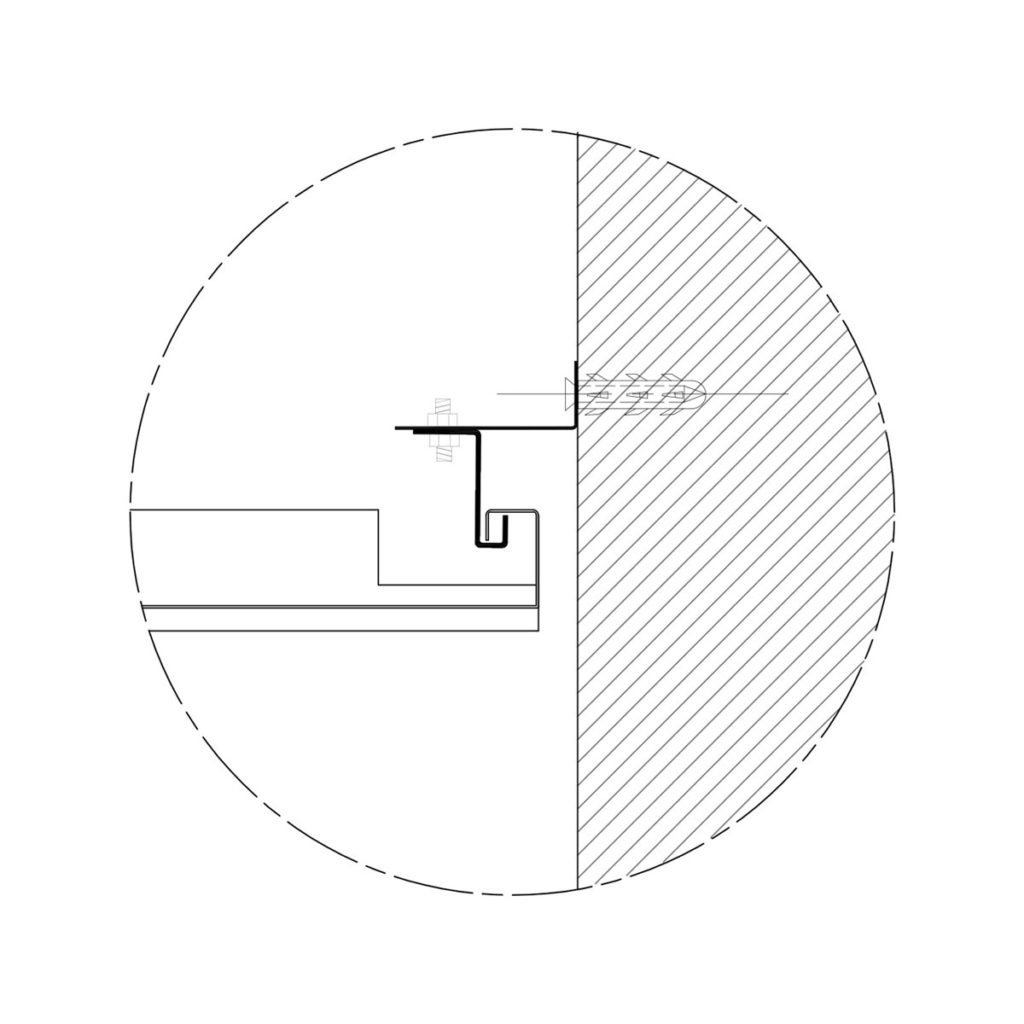

Монтаж
Документы
| Имя файла | DOC | XLSX | |
| Deckon Hook-On Koridor Ds En |  | ||
| Deckon Hook-On Koridor Ds En |  |
