Общая информация
Система укладки формируется за счет того, что алюминиевые или оцинкованные стальные панели опираются на сетчатую систему T15 / 24 или T15 / 24. Эта система также называется «полузакрытой», поскольку направляющие видны, но есть теневой эффект. Все панели демонтируются вручную без специального инструмента, поэтому система обеспечивает быстрый и легкий доступ к потолочному пространству.
Материал панели
Размер панелиt
0.5 ~ 0.7 mm алюминий или оцинкованная сталь
300 mm x 300 mm
600 mm x 600 mm
600 mm x 1200 mm
Подвесная система
Перфорация
T15/24
полная , 5 cm – 10 cm частичная, без перфорации
Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm.
Акустика
Kalite Belgeleri
Soundtex, Royalin, Lantor акустические и огнезащитные флисы
Г1

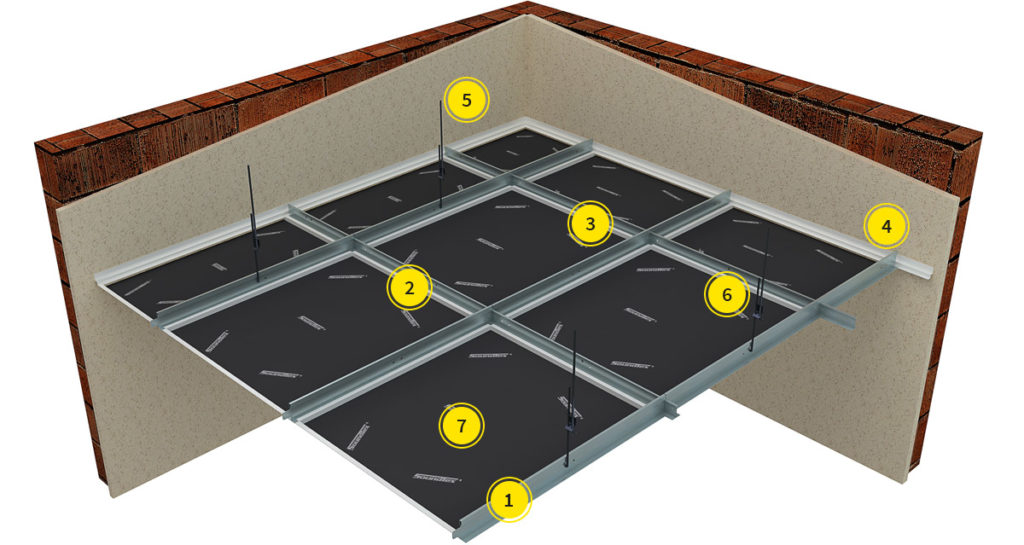

Подробно
| No | Изображение | Наименование | 600×600 мм | 300×300 мм | 300×600 мм | 600×1200 мм | 300×1200 мм |
| 1 |  | T15/24 Основной профиль 3600 мм | 0,83 м | 0,83 м | 0,83 м | 0,83 м | 1,67 м |
| 2 |  | T15/24 Поперечный профиль 1200 мм | 1,67 м | 3,00 м | 1,67 м | 1,67 м | 3,60 м |
| 3 |  | T15/24 Поперечный профиль 600 мм | 0,83 м | – | 2,5 м | – | – |
| 4 |  | T15/24 Поперечный профиль 300 mm | – | 2,5 м | 0,7 м | – | – |
| 5 |  | Z или L пристенный кант 3000 mm | 0,7 м | 0,7 м | 0,7 м | 0,7 м | 0,7 м |
| 6 |  | Подвес 4 отверстия | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт |
| 7 | Дюбель | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт | |
| 8 |  | Подвес | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт |
цвета
(Коды RAL)
RAL 9016
RAL 9010
RAL 9006
RAL 9003
CAD&PDF
| Имя файла | DWG | |
| Lay-in Sistem Plan Kesit Çizimleri – DWG |  | |
| Lay-in Sistem Sistem Elemanları Perforasyon Seçenekleri – DWG | |
Монтаж
Видео
Документы
| Имя файла | DOC | XLSX | |
| Lay-In Спецификация – Word |  | ||
| Lay-In Спецификация – PDF |  | ||
| Deckon Premıum Alüminyum Asma Tavan Malz. ve Uyg. Teknik Şartnamesi – WORD | | ||
| Lay-In DataSheet (EN) – PDF | | ||
| Deckon Lay-İn Ds En | | ||
| Deckon Lay-İn Ds En | | ||
| Deckon_Lay-in_DS_FR | |
