Общая информация
Система формируется путем размещения алюминиевых или оцинкованных стальных панелей на подвесной системе профиле типа T15 или T 24. Направляющие видны, и все панели демонтируются вручную без специального инструмента, поэтому система обеспечивает быстрый и легкий доступ к запотолочному пространству.
Материал панели
Размер панели
0.5 ~ 0.7 mm алюминий или оцинкованная сталь
300 mm x 300 mm
600 mm x 600 mm
600 mm x 1200 mm
Подвесная система
Тип перфорации
кассеты
Подвесная система T15/24
Полностью перфорированная, 5 cm – 10 cm частично перфорированная, не перфорированная
диаметр отверстий перфорации Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm.
Акустические свойства
Сертификат
Дополнительная проклейка Soundtex, Royalin, Lantor iакустическими и огнеупорными флисами
Г1 (КМ1)

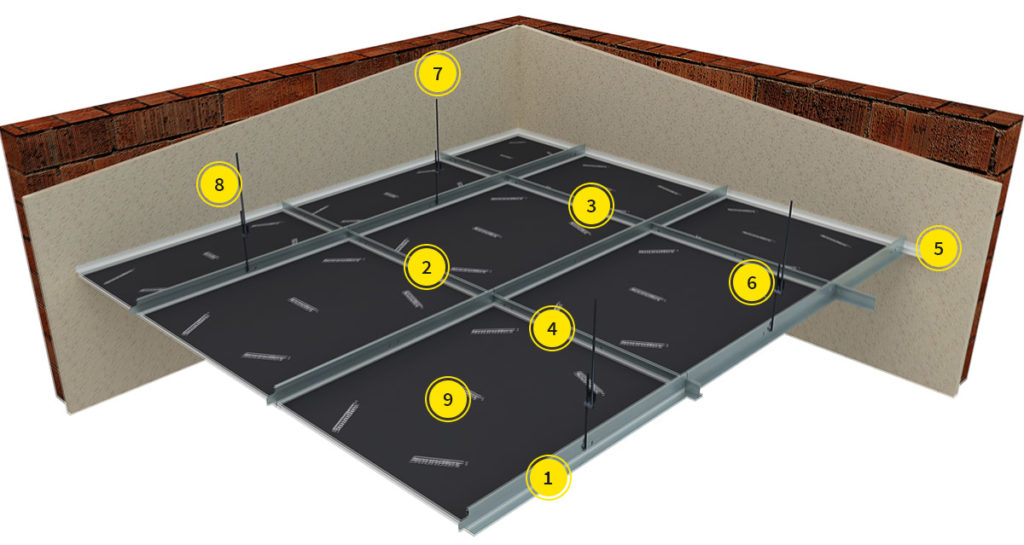

Подробно
| № | Изображение | Наименование | 600×600 мм | 300×300 мм | 300×600 мм | 600×1200 мм | 300×1200 мм |
| 1 |  | T15/24 Основной профиль 3700/3600 мм | 0,83 м | 0,83 м | 0,83 м | 0,83 м | 1,67 м |
| 2 |  | T15/24 профильı 1200 мм | 1,67 м | 3,00 м | 1,67 м | 1,67 м | 3,60 м |
| 3 |  | T15/24 профильı 600 мм | 0,83 м | – | 2,5 м | – | – |
| 4 |  | T15/24 профиль 300 мм | – | 2,5 м | 0,7 м | – | – |
| 5 |  | Z или L кант 300 мм | 0,7 м | 0,7 м | 0,7 м | 0,7 м | 0,7 м |
| 6 |  | Подвес 4 отверстия | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт |
| 7 | Стальной дюбель | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт | |
| 8 |  | Подвес | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт | 0,7 шт |
| 9 | Акустический флис | – | – | – | – | – |
цвета
(Коды RAL)
RAL 9016
RAL 9010
RAL 9006
RAL 9003
CAD&PDF
| Имя файла | DWG | |
| Lay-On Sistem Plan Kesit Çizimleri – DWG |  | |
| Lay-On Sistem Sistem Elemanları Perforasyon Seçenekleri – DWG | |
Монтаж
Видео
Документы
| Имя файла | DOC | XLSX | |
| Şartname – Word |  | ||
| Şartname – PDF |  | ||
| Deckon Premıum Alüminyum Asma Tavan Malz. ve Uyg. Teknik Şartnamesi – WORD | | ||
| Deckon Lay-On DataSheet En – PDF | | ||
| Deckon Lay-On Ds En | | ||
| Deckon Lay-On Ds En | |
