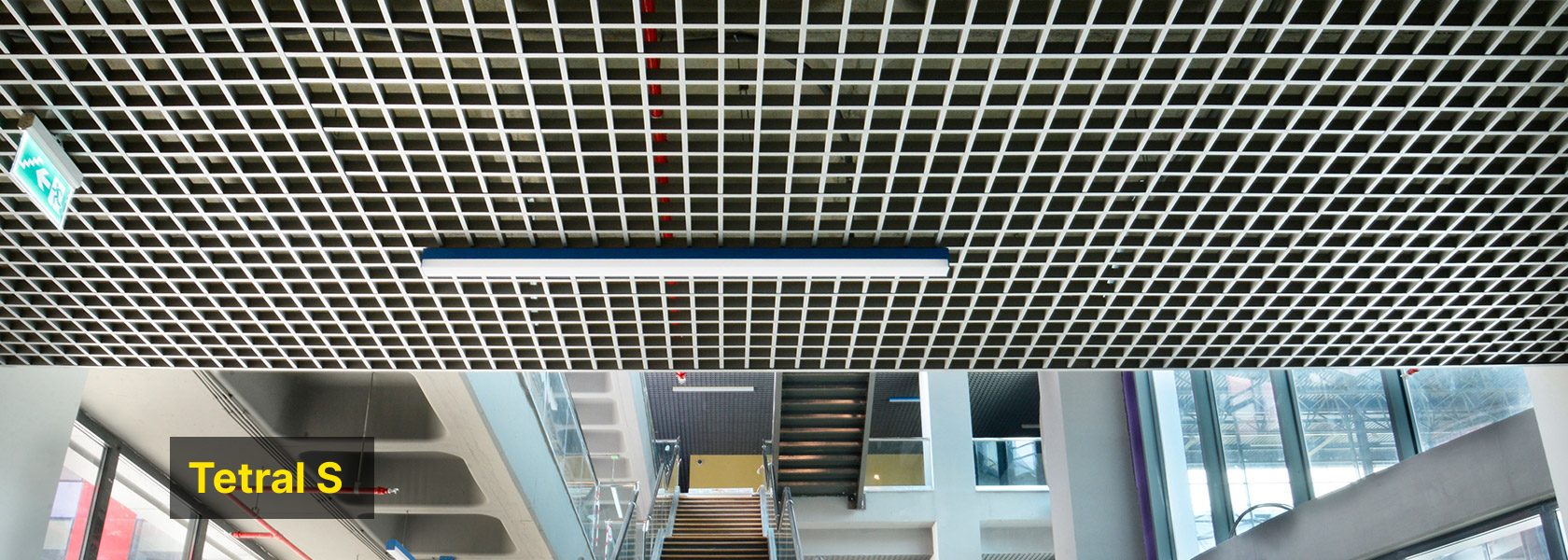

TETRÁL s15 & s24 представляют собой алюминиевые панели с открытыми ячейками, выполненные из классической деревянной сетки, состоящей из профилей в форме «U» с шириной 15 или 24 мм и высотой 40/50 или 35 мм. Специально спроектированные для размещения в стандартных T-образных сетках шириной 15 или 24 мм, они обеспечивают безупречный вид потолка.TETRÁL s15 & s24 – это высококачественные продукты для легкого размещения и удаления панелей.
TETRÁL s15 & s24 мм представляют собой модульные панели размером 600×600 мм, состоящие из профилей в форме «U» с основанием 15 и 24 мм, которые соответствующим образом соединены в квадратную ячейку для дальнейшего крепления в раму.

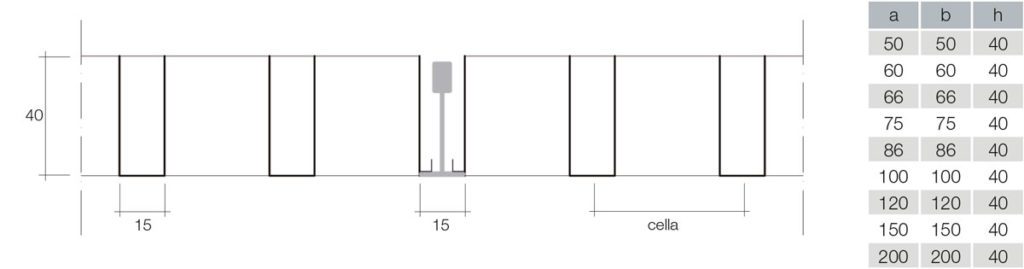

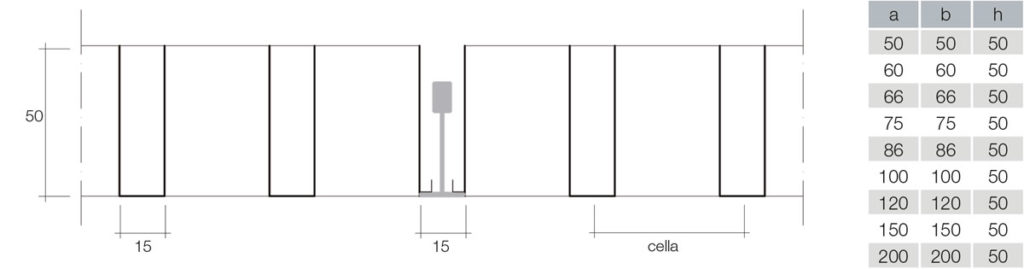

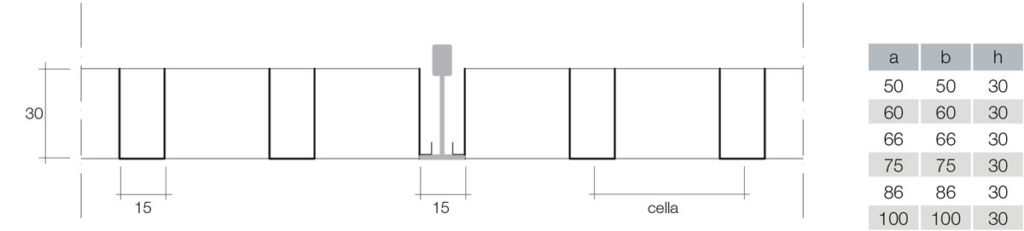

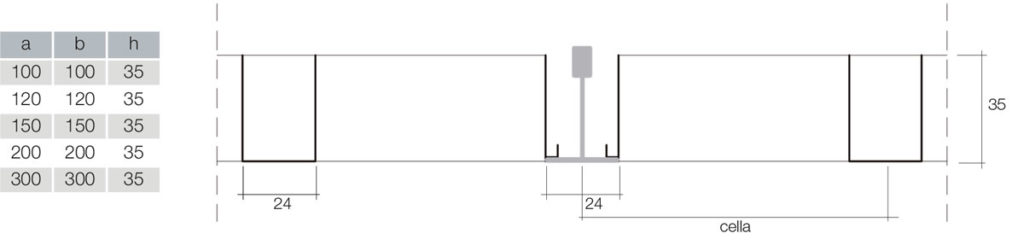

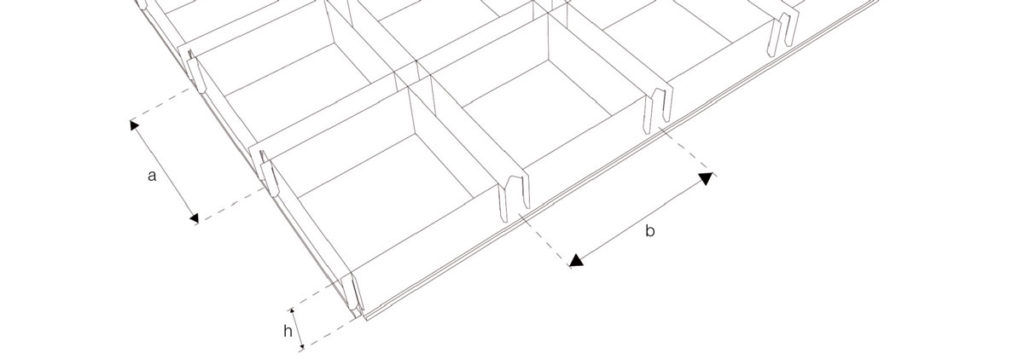

Размеры ячеек от 60х60 мм до 300х300 мм. Высота 30/40/50 мм (s15) и 35 мм (s24).
Опоры TETRÁL s15 & s24 изготавливаются по технологии BENDING SYSTEM, что обеспечивает: точность профилей, более квадратные границы и идеально прямые направляющие. Для достижения эстетических и акустических требований TETRÁL s15 и s24 мм могут поставляться как с обычным, так и с перфорированным покрытием.

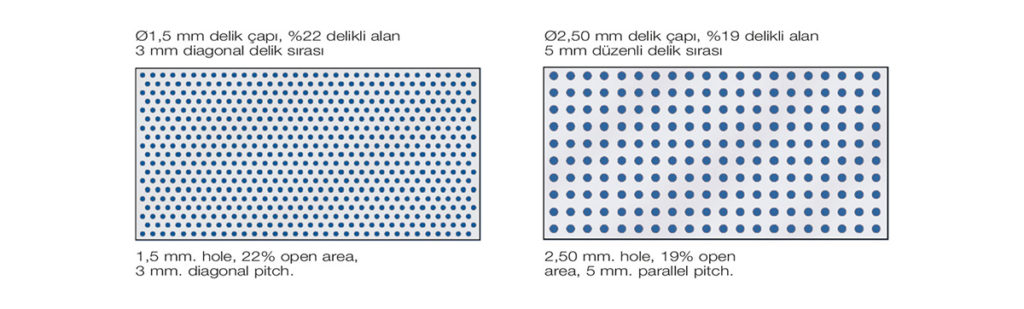

Отверстие ø 1,50 мм, заполненность отверстиями 22%, шаг 3 ммОтверстие ø 2,50 мм, 19% заполненность отверстиями, шаг 5 мм.
В наличии много вариантов отделки либо уже крашенной, либо после окрашивания алюминия в цветовых палитрах RAL, NCS, PANTONE и SIKKENS.
TETRÁL s15 & s24 обычно поставляются в разобранном виде. Это позволяет использовать более простую форму упаковки и более экономичные транспортные средства. По запросу панели также могут быть поставлены в собранном виде.
Потолки с открытыми ячейками классифицируются как невоспламеняющиеся в соответствии с международными стандартами.
Şartname
Tedarik Şekli
Malzeme
Profil Kesit
Hücre Ebadı
Panel Ebadı
Yüzey Bitiş
Taşıyıcı Sistem
Petek haline getirilmiş veya demonte
0,40 mm kalınlıkta aluminyum
“U” base, 15mm-24mm, ve h(s15): 30/40/50mm ile h(s24):35mm
..x.. mm.
600x600mm ve 1200x600mm
…
T15/T24 sistem ile entegre, gizli taşıyıcılı
Подробно
| S.No | m2 Sarfiyat Tablosu | Birim | Panel |
| 1 | T001 askı tiji | adet | 0,70 |
| 2 | T002 yay | adet | 0,70 |
| 3 | T003 kanca | adet | 0,70 |
| 4 | T3600 ana taşıyıcı | adet | 0,23 |
| 5 | T1200 tali taşıyıcı | adet | 1,38 |
| 6 | T600 tali taşıyıcı | adet | 1,38 |
CAD&PDF
| Имя файла | DWG | |
| Petek Tetral S – Model – PDF |  | |
| Petek Tetral S – DWG |  |
Монтаж

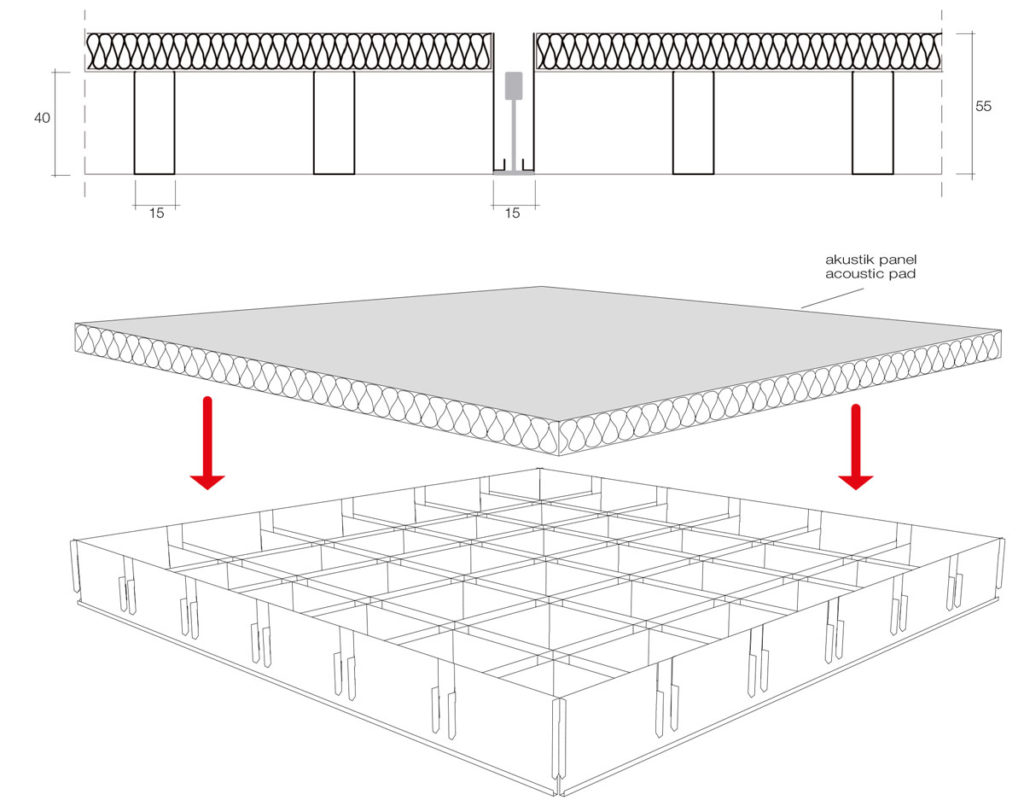

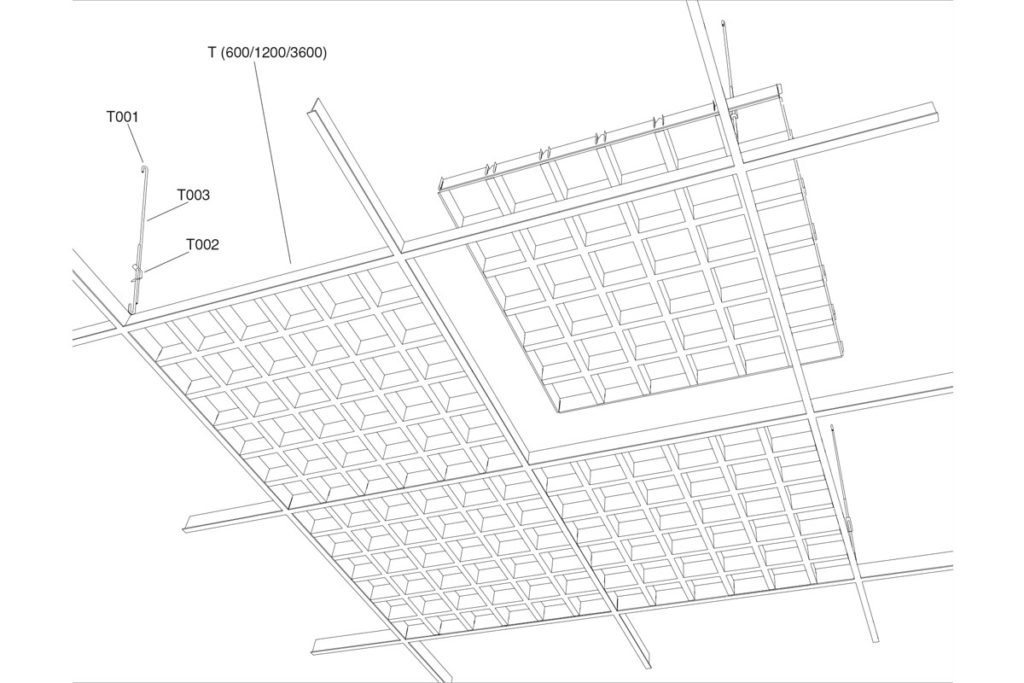

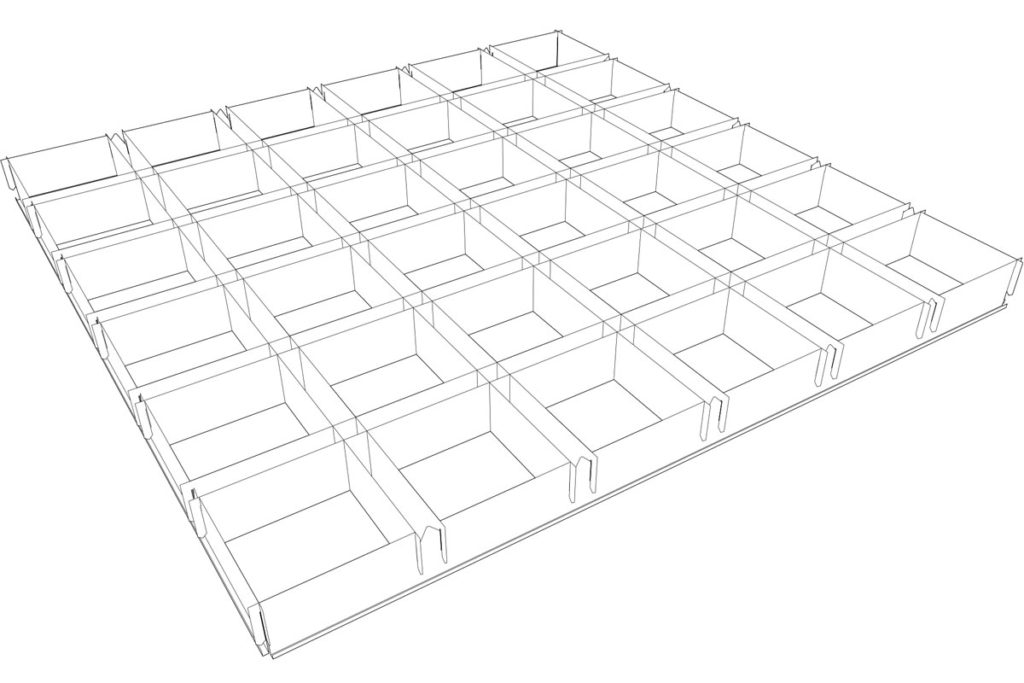

TETRAL s petek tavan sisteminde işe her bir profilin önce kare hücreler oluşturacak biçimde birbirine geçirilerek 600x600mm’lik paneller haline getirilmesiyle başlanır. Diğer yandan T 3600-1200-600mm’lik ana ve tali taşıyıcı sistem oluşturulur. Daha sonra 600x600mm’lik paneller bu T taşıyıcı sisteme üstten oturtulur. S15 sistemde kullanılan T15 taşıyıcı sistem sayesinde U profil base 15mm kalınlıkları ile T taşıyıcının base ölçüsü aynı olduğu için tavana bakıldığında kesintisiz bir görünüm elde edilir, taşıyıcı sistem profillerin arasında gizlenmiş olur. Sistemin bileşenleri T3600mm ana taşıyıcı – Main tee : 0,83m/m2 T1200mm tali taşıyıcı – Cross tee: 1,67m/m2 T600mm tali taşıyıcı – Cross tee: 0,83m/m2 600X600mm lik petek modüller, T taşıyıcı karkasa kolayca monte edilip gerektiğinde de tekrar demonte edilebilirler.
Документы
| Имя файла | DOC | XLSX | |
| Tetral S 100_100 Şartname – Word |  | ||
| Tetral S 150_150 Şartname – Word | | ||
| Tetral S 150_150 Şartname – PDF | | ||
| Tetral S Datasheet – PDF | |
